Tam koruma fiber optik kesme makinesi

Tam koruyucu lazer kesme makinesi bir değişim masası ve bir lazer koruyucu gözlem penceresi ile donatılmıştır. Koruyucu tasarım, ekipmanın güvenli çalışmasını ve operatörlerin kişisel güvenliğini sağlamak için Avrupa CE güvenliği üretim standartlarını karşılamaktadır.
  • IGR-P
  • iGOLDENLASER
  • iGR-P
  • 35000-55000 $
Kullanılabilirlik Durumu:
Sor


Tam koruyucu kesme makinesi açıklaması:

1000W-12000W fiber lazerle donatılmış olan standart çalışma alanı 1500*3000mm'dir, bu da 1500*4500mm'ye yükseltilebilir ve 2000W ve üzerindeki gücü, yerleşik klimalı bağımsız bir dolap ile donatılmıştır.

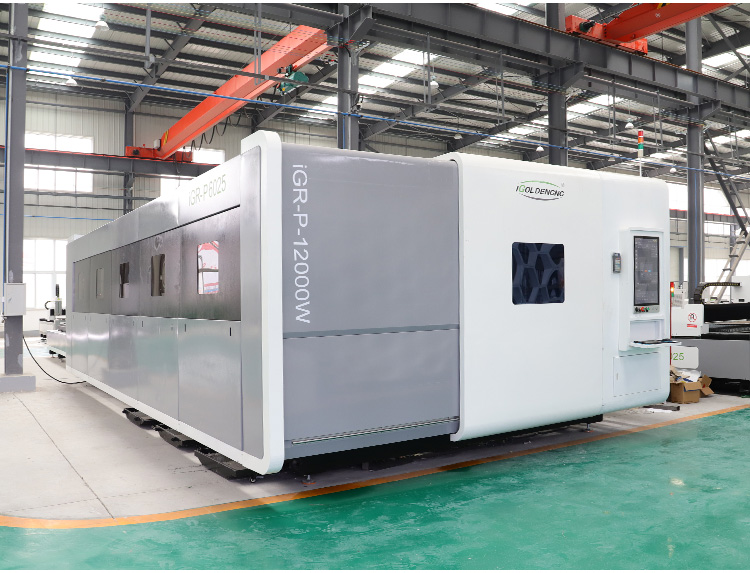

Tam koruyucu kesme makinesi

Tam koruma lazer kesme makinesi  Parametreler :



Model   IGR-P 3015
Çalışma alanı 3000*1500mm
X Eksen vuruşu 1500mm
Y Ekseni inme 3000mm
Z ekseni   felç   300mm
Kesinlik X, y ekseni konumlandırma doğruluğu 0.03mm
X, y ekseni yeniden konumlandırma doğruluğu 0.02mm
Hız X, y ekseni maks. koşu hızı   180m/dakika
X, y ekseni maks. hızlandırılmış hız 2G
Güç kaynağı Evre 3
Nominal voltaj 380V
Sıklık 50/60Hz
Koruma sınıfı IP65
Makine gövdesi Maks. Çalışma Yükleme 1000kg
Vücut ağırlığı   4000kg
Boyut (l*w*h)   8230*3140*2300mm
Lazer gücü 500W/ 750W/ 1000W/ 1500W/ 2000W/   3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W
Çalışma Müdürü İsteğe Bağlı 4000*1500mm/ 4000*2000mm/   6000*2000mm/ 6000*2500mm



Tam koruma fiber lazer kesme makinesi özellikleri:


Otomatik yağlama sistemi

Otomatik yağlama sistemi, anormal alarm ve sıvı seviyesi alarm fonksiyonları ile ekipmanın yüksek hızlı çalışmasını sağlamak için koruyucu lazer kesme makinesi için sabit miktarda yağlama yağı sağlar. Sistem, kesme doğruluğunu büyük ölçüde artırır ve iletim mekanizmasının servis ömrünü etkili bir şekilde genişletir.


Akıllı alarm sistemi

Akıllı seyahat koruması, bileşenlerin çalışma aralığının otomatik olarak izlenmesi, uluslararası takım aletinin montajı standart sınır yayları, lazer kesme kafası yerleşik kapasitör yüksekliği ayar fonksiyonu, çarpışma durması, ekipman ve yaşam güvenliği korumasını azaltın, kaza insidansını azaltın , kesme verimliliğini artırmak.



GÜVENLİK SİSTEMİ

Otomatik sac metal kesme makinesinin anormal çalışma durumu için otomatik alarm fonksiyonu ve kontrol merkezinden çalışma arayüzüne itin, ekipman anormal sorun giderme verimliliğini artırın, potansiyel güvenlik tehlikelerini azaltın ve bakım maliyetlerini azaltın.



Koruyucu Fiber Lazer Kesici Yapılandırması:


Değişim platformu

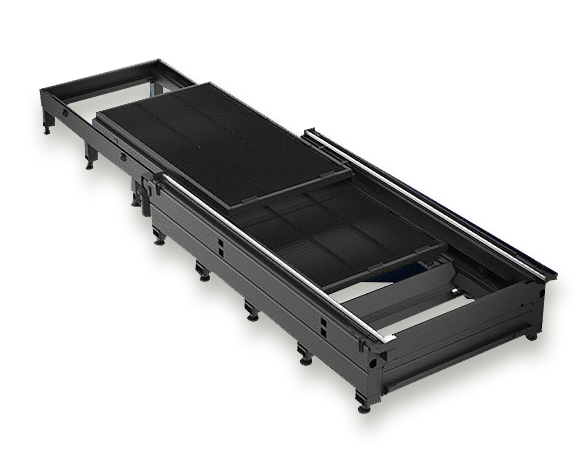

Anahtarlama Platformu Fiber Optik Kesme Makinesi

☑ Daha hızlı ve daha kararlı.
☑ İşleme doğruluğunu ve güvenliğini geliştirin.
☑ Verimliliği artırın.



Çift motorlu çift zincirli otomatik değişim platformu olan platform, iş parçasının desteklendiği bir destek ızgarası ile kaynaklı bir çerçeveden oluşur ve çalışma masası 1000kg'a kadar bir yük taşıyabilir; Çalışma tesisinin etrafında, Yaskawa Servo motoru tarafından yönlendirilen evrensel toplar, 8-15'ler içinde istikrarlı değişim hızı, sapma ve çarpışmayı etkili bir şekilde önler.
İki bağlantı veya bağımsız çalışma modu esnek bir şekilde ayarlanabilir, bu da reçeller gibi arızalarla başa çıkmak, aşağıdaki atıkları temizlemek, özel plakaların yüklenmesini ve boşaltılmasını karşılamak ve üretim verimliliğini artırmak için uygundur.




Tam kapalı koruma tasarımı

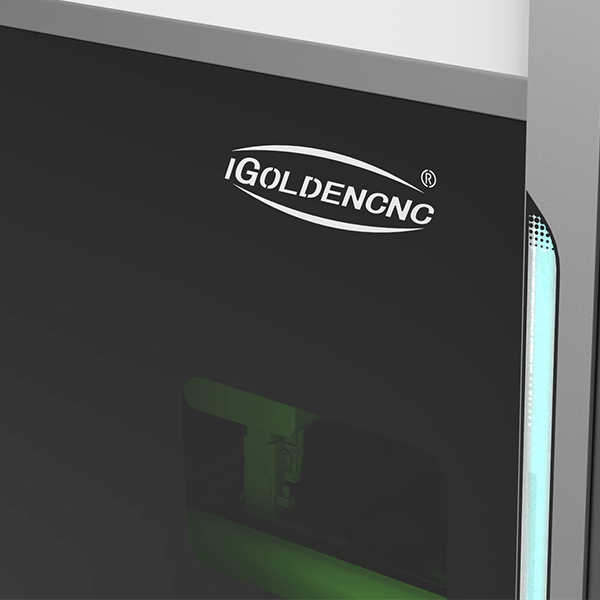

Tamamen kapalı koruma cihazı

360 ° tam koruma ve kapalı tasarım, gözlem penceresi Avrupa CE standartlarını karşılayan lazer koruma camını benimser ve tüm makine 10T ağırlığındadır.


★ Çevre Koruması: Çalışma alanının temizliğini sağlamak için keserek üretilen toz sızdırmasını önleyin.
★  Güvenlik: Lazer kirliliğinden kaçının, üretim sürecindeki operatörlerin güvenliğini koruyun ve güvenlik faktörünü geliştirin.
★ Makinenin servis ömrünü uzatın ve ürünün işleme kalitesini koruyabilir ve geliştirebilir ve son olarak istikrarlı ve yüksek bir verimlilik elde edebilir.

★ Tam kapalı koruma kullanım güvenliğini geliştirir.

★ Lazer Koruyucu Cam, insanları lazer radyasyonundan korur.

★ Otomatik toz toplama sistemi çevre dostudur.

★ Akıllı izleme sistemi kaza oranını azaltır ve iş verimliliğini ve istikrarı artırır.



Otomatik odaklı lazer kesme kafası

Otomatik odaklı lazer kesme kafası

Lazer kafası yerleşik bir motor tahrik ünitesine sahiptir ve odaklama lensi, 20 mm içindeki konumu otomatik olarak değiştirmek için doğrusal bir mekanizma tarafından yönlendirilir. Kullanıcı, kalın plakaların hızlı perforasyonunu ve farklı kalınlık ve malzemelerdeki plakaların otomatik olarak kesilmesini tamamlamak için program aracılığıyla sürekli odak ayarlayabilir. D28 ile donatılmış bileşik lens grubu, ışık ışını entegre eder ve optik ve su soğutmalı tasarımı optimize eder, böylece lazer kafası uzun süre stabil bir şekilde çalışabilir.


☑ Kesme etkisini geliştirmek için optimize edilmiş optik konfigürasyon ve pürüzsüz ve verimli hava akışı tasarımı;
☑ Otomatik odak aralığı +10 ~ -10mm, ayar doğruluğu 0.01mm, ayar hızı 100 mmm;
☑ Kolimasyon koruma lens toz koruma tasarımı, dahili optik bileşenleri etkili bir şekilde koruyun;
☑ lensin ömrünü arttırmak için koruma lensi ile nozul arasındaki mesafeyi uzatın;
☑ Koruma merceğinin değiştirilmesini hızlı ve basit hale getirmek için çekmece tipi lens tutucu kabul edilir;
☑ QBH konektörü sınırlı değildir, QBH konnektörü olan çeşitli lazerlerle donatılabilir.


Autofocus, odaklama süresini tasarruf eder ve iş verimliliğini 10 kat artırır.
Kesme kafasının yapısal tasarımını optimize ederek servis ömrünü uzatın, servis ömrünü uzatın.



Yüksek hassasiyetli iletim sistemi

Tayvan T-Win Çift Sürücü Raf Kılavuzu, Japonya Panasonic Drive Motor, Japonya Shimpo Reducer
Takım takımının konumlandırma doğruluğu 0.03 mm'dir ve tekrarlanan konumlandırma doğruluğu 0.02 mm'dir.

Yüksek hassasiyetli iletim sistemi



Havacılık ve uzay alüminyum ekstrüzyon ışını

Havacılık ve uzay alüminyum ekstrüzyon ışını

★ Yüksek hassasiyet. Manuel yaşlanma, çözelti tedavisi ve sonlandırmadan sonra, ışın iyi bütünlüğe, sertliğe, tokluğa ve sünekliğe sahiptir.

★ Hızlı hız. Alüminyum alaşımı, işleme sırasında yüksek hızlı harekete elverişli olan hafif ve güçlü sertlik özelliklerine sahiptir ve yüksek esneklik, yüksek hassasiyet temelinde çeşitli grafiklerin yüksek hızlı kesilmesine elverişlidir.
★ Yüksek verimlilik. Daha hafif ağırlık ışını, düz yataklı lazer kesme makinesinin hızlı çalışmasını sağlayabilir, işleme verimliliğini artırabilir ve aynı zamanda işleme kalitesini sağlayabilir.



Lazer kesme makinesinin yüksek hızlı çalışması değil, aynı zamanda lazer kesme işlemesinin doğruluğu ve verimliliği de garanti edilebilir.
Ucuz lazer kesicinin servis ömrünü ve doğruluğunu etkili bir şekilde iyileştirin, zaman maliyetini azaltın ve zaman kaybını azaltın. Ve aynı zaman sınırını kullandıktan sonra, alüminyum ışını kesme doğruluğunu en büyük ölçüde sağlayabilir ve aynı zamanda yüksek hızlı hareket sırasında lazer kafasının kinetik enerjisini hafifletebilir.



Dikey LCD Ekran Tasarımı

Dikey LCD Ekran Tasarımı

21.5 ‘dikey ekran ekranı, geleneksel yatay ekran ekranından farklıdır. Tepki hızı 8ms'ye ulaşır, çözünürlük 1080p'ye ulaşır, ekran oranı 16: 9'a kadar optimize edilir, güç tüketimi düşüktür ve kontrol yazılımı arayüzü ve insan tarama alışkanlıkları daha iyi uyarlanmıştır. Buna ek olarak, yüksek bir parlaklık seviyesine ve düşük yansıtmaya sahiptir ve sağlam cam panelin sağlamlığı ve dayanıklılığı vardır.



Akıllı Açık Döngü Kontrol Sistemi

Cypcut-system

CYPcut lazer kesme sistemi, sac metal işleme endüstrisi için özel olarak başlatılan tam özellikli bir açık döngü kontrol sistemidir.
✪ AI, DXF, PLT, Gerber, LXD ve diğer grafik veri formatlarını destekleyin ve uluslararası standart G kodlarını kabul edin.
✪ Harici dosyaları açıp içe aktarırken optimizasyon otomatik olarak gerçekleştirilir.
✪ Esnek ve çeşitli otomatik düzen ve manuel düzen sırası işlevleri, çeşitli dizi yöntemleri mevcuttur.
Malzeme Güçlü malzeme kütüphanesi işlevi, aynı malzemenin tekrar kullanılması için tüm işlem parametrelerinin kaydedilmesini sağlar.
✪ Kesme noktası belleğini işleme ve herhangi bir nokta işlevini konumlandırma.
✪ Sabit yükseklik kesim, kapalı takip ve çoklu kenar bulma yöntemleri.
✪ Kablosuz el kutusu ve Ethernet aracılığıyla sistemin uzaktan kumandasını destekleyin.
✪ Uçuş kesme yolunu ayarlamak için tek bir tıklama.
✪ Kurulması kolay, hata ayıklaması kolay, performans açısından mükemmel ve plan olarak tamamlandı. Şu anda en yüksek pazar payı ile fiber lazer kesme kontrol sistemidir.



Zeminde duran bağımsız kontrol kabini

Zeminde duran bağımsız kontrol kabini

Toz geçirmez Tüm elektrik bileşenleri ve lazer kaynakları ayrı bir kontrol dolabına yerleştirilmiştir ve elektrik bileşenlerinin ömrünü uzatmak için toz geçirmez bir tasarıma sahiptir. Otomatik termostat kontrol kabini, otomatik sabit sıcaklık elde etmek için klima ile donatılmıştır. Bu, yaz sıcaklıklarını önleyebilir, bileşenlere aşırı hasar verir.


☑ Daha profesyonel elektrik cihazı montajı, güçlü elektrik ayrımı ve zayıf elektrik ayrımı.

☑ Daha basit toz geçirmez, anti-statik parazit, iyi ısı dağılımı, bakımı kolaydır.

☑ Daha uygun ve devre hatalarını ve bakımını tespit etmek kolaydır.

Makine ekipmanlarından daha güvenli ve bağımsız olarak ekipman operasyon parazitini azaltın.



Tam koruma kaplı fiber lazer kesme makinesi uygulaması:

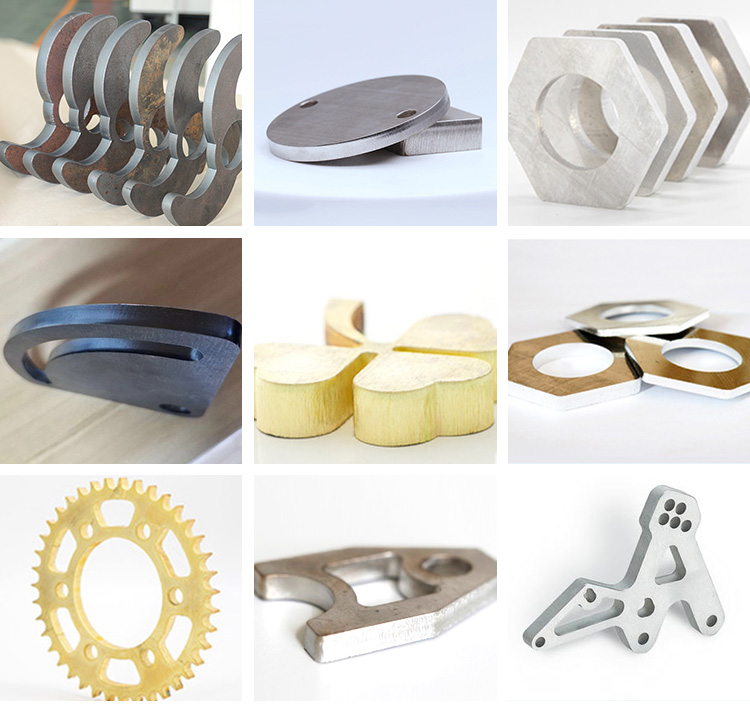

Plazma kesilmiş örnekler

Satılık lazer fiber lazer kesme makinesi, yeni bir başlangıç ​​girişimine başlamanıza veya köklü şirketinizin kârını artırmanıza yardımcı olabilecek uygun fiyatlı, kullanımı kolay ve çok yönlü bir araçtır. Bu tip fiber lazer kesici, paslanmaz çelik, karbon çelik, alaşım çelik, yay çelik, bakır plaka, alüminyum plaka, altın, gümüş, titanyum vb. Kabine üretimi, tekstil makineleri aksesuarları, mutfak aletleri, arabalar, makineler, asansörler, elektrik aksesuarları, bahar bobin parçaları, metro hat parçaları ve diğer endüstriler.
