3015 Fiber Lazer Kesme Makinesi

1000W-12000W fiber lazer ile donatılmış düz yataklı fiber lazer kesme makinesi, 0-25mm kalınlığında karbon çelik plaka, 0-20mm kalınlığında paslanmaz çelik plaka, alüminyum plaka, 0-12mm kalınlığında bakır plaka, standart çalışma alanı 1500*3000mm, 1500*3000mm, yükseltilebilir, 1500*4500mm, 2000W ve üstü güç için yerleşik klimalı bağımsız bir dolaptır ve bir çift kullanımlı fiber lazer kesme makinesine yükseltmek için bir yan dönme cihazı ile kurulabilir.
  • 25000-30000 $
Kullanılabilirlik Durumu:
Sor

Düz yatak elyaf lazer açıklaması:

Düz yatak fiber lazer, fiber lazer cuttters arasında ideal bir giriş seviyesi lazer kesicidir. Bu fiber lazer kesme makinesinin yüksek satın alma maliyetine veya eğitim maliyetine ihtiyacı yoktur.

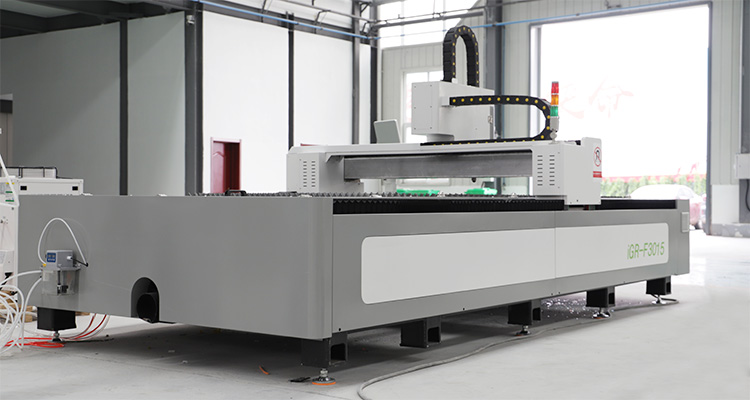

Düz yataklı kesme makinesi

Fiber Lazer Kesici Parametreleri:


Model   igr-ft   3015
Çalışma alanı/ tüp uzunluğu 3000*1500mm/ 6000mm
X Eksen vuruşu 1500mm
Y Ekseni inme 3000mm
Z Eksen vuruşu   300mm
Boru çapı 20-220mm
Kesinlik X, y ekseni konumlandırma   kesinlik 0.05mm
X, y ekseni yeniden konumlandırma   kesinlik 0.03mm
Hız W Eksen Dönme açısı n*360
W Eksen Maks. Ratat hızı 80rpm
X, y ekseni maks. koşma   hız   150m/dakika
U ekseni maks. konumlandırma hızı 800mm/s
X, y ekseni maks. hızlandırılmış   hız 1.5g
Güç kaynağı Evre 3
Nominal voltaj 380V
Sıklık 50/60Hz
Koruma sınıfı IP65
Makine gövdesi Maks. Çalışma Yükleme 1000kg
Vücut ağırlığı   2600kg
Boyut (l*w*h)   8060*3000*1965mm
Lazer   güç 500W/ 750W/   1000W/ 1500W/ 2000W/ 3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W
İş masası   isteğe bağlı 4000*1500mm/   4000*2000mm/ 6000*2000mm/ 6000*2500mm
Tüp   uzunluk isteğe bağlı 3000mm/   9000mm



Düz yataklı fiber lazer kesme makinesi avantajları:


Otomatik yağlama sistemi

Otomatik yağlama sistemi, anormal alarm ve sıvı seviyesi alarm fonksiyonları ile düz yataklı lazer kesicinin yüksek hızlı çalışmasını sağlamak için ekipman için sabit miktarda yağlama yağı sağlar. Sistem, kesme doğruluğunu büyük ölçüde artırır ve iletim mekanizmasının servis ömrünü etkili bir şekilde genişletir.


Akıllı alarm sistemi

Akıllı seyahat koruması, bileşenlerin çalışma aralığının otomatik olarak izlenmesi, uluslararası takım aletinin montajı standart sınır yayları, lazer kesme kafası yerleşik kapasitör yüksekliği ayar fonksiyonu, çarpışma durması, ekipman ve yaşam güvenliği korumasını azaltın, kaza insidansını azaltın , kesme verimliliğini artırmak.


GÜVENLİK SİSTEMİ

Ekipmanın anormal çalışma durumu için otomatik alarm fonksiyonu ve kontrol merkezinden çalışma arayüzüne itin, düz yataklı lazer kesme makinesi anormal sorun giderme verimliliğini artırın, potansiyel güvenlik tehlikelerini azaltın ve bakım maliyetlerini azaltın.



Düz yatak fiber lazer kesici yapılandırması:


Ağır hizmet tipi kaynak yatağı

Ağır hizmet tipi kaynak yatağı

Kare tüp kaynak yatağı, 200*200mm çapında kalın bir dikdörtgen tüp ile kaynak yapılır. Yatak ağırlığı 1T'ye ulaşabilir. Yatak gövdesi, tüm kurulum temel deliklerini aynı anda doğru bir şekilde delmek için büyük bir portal tarafından tavlanır ve öğütülür.
Daha yüksek gerilme mukavemeti ve boyutsal stabilite. Yatağın doğruluğunu etkili bir şekilde iyileştirin, iş parçasının işleme hatasını azaltın. Kılavuz rayının direncini ve stabilitesini artırın.
Kullanıldığında ekipmanın kaybını azaltır. Ucuz lazer kesicinin hassasiyetini uzun süre tutar ve 20 yıl boyunca deforme olmaz. Uygun fiyatlı lazer kesici iyi stabiliteye sahiptir ve yatağın titreşiminin neden olduğu işlem hatalarını azaltır.

Diğer tedarikçiler: Plaka kaynak yatağı, zayıf genel stabilite ve düşük doğruluk.


Havacılık ve uzay alüminyum ekstrüzyon ışını

Havacılık ve uzay alüminyum ekstrüzyon ışını

★ Yüksek hassasiyet. Manuel yaşlanma, çözelti tedavisi ve sonlandırmadan sonra, ışın iyi bütünlüğe, sertliğe, tokluğa ve sünekliğe sahiptir.

★ Hızlı hız. Alüminyum alaşımı, işleme sırasında yüksek hızlı harekete elverişli olan hafif ve güçlü sertlik özelliklerine sahiptir ve yüksek esneklik, yüksek hassasiyet temelinde çeşitli grafiklerin yüksek hızlı kesilmesine elverişlidir.
★ Yüksek verimlilik. Daha hafif ağırlık ışını, düz yataklı lazer kesme makinesinin hızlı çalışmasını sağlayabilir, işleme verimliliğini artırabilir ve aynı zamanda işleme kalitesini sağlayabilir.



Lazer kesme makinesinin yüksek hızlı çalışması değil, aynı zamanda lazer kesme işlemesinin doğruluğu ve verimliliği de garanti edilebilir.
Ucuz lazer kesicinin servis ömrünü ve doğruluğunu etkili bir şekilde iyileştirin, zaman maliyetini azaltın ve zaman kaybını azaltın. Ve aynı zaman sınırını kullandıktan sonra, alüminyum ışını kesme doğruluğunu en büyük ölçüde sağlayabilir ve aynı zamanda yüksek hızlı hareket sırasında lazer kafasının kinetik enerjisini hafifletebilir.

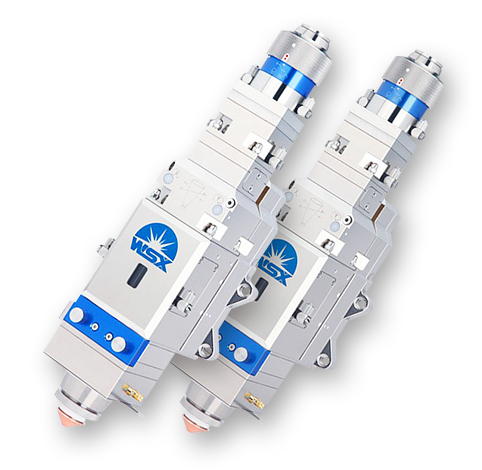

Otomatik odaklı lazer kesme kafası

Otomatik odaklı lazer kesme kafası

Lazer kafası yerleşik bir motor tahrik ünitesine sahiptir ve odaklama lensi, 20 mm içindeki konumu otomatik olarak değiştirmek için doğrusal bir mekanizma tarafından yönlendirilir. Kullanıcı, kalın plakaların hızlı perforasyonunu ve farklı kalınlık ve malzemelerdeki plakaların otomatik olarak kesilmesini tamamlamak için program aracılığıyla sürekli odak ayarlayabilir. D28 ile donatılmış bileşik lens grubu, ışık ışını entegre eder ve optik ve su soğutmalı tasarımı optimize eder, böylece lazer kafası uzun süre stabil bir şekilde çalışabilir.


☑ Kesme etkisini geliştirmek için optimize edilmiş optik konfigürasyon ve pürüzsüz ve verimli hava akışı tasarımı;
☑ Otomatik odak aralığı +10 ~ -10mm, ayar doğruluğu 0.01mm, ayar hızı 100 mmm;
☑ Kolimasyon koruma lens toz koruma tasarımı, dahili optik bileşenleri etkili bir şekilde koruyun;
☑ lensin ömrünü arttırmak için koruma lensi ile nozul arasındaki mesafeyi uzatın;
☑ Koruma merceğinin değiştirilmesini hızlı ve basit hale getirmek için çekmece tipi lens tutucu kabul edilir;
☑ QBH konektörü sınırlı değildir, QBH konnektörü olan çeşitli lazerlerle donatılabilir.


Autofocus, odaklama süresini tasarruf eder ve iş verimliliğini 10 kat artırır.
Kesme kafasının yapısal tasarımını optimize ederek servis ömrünü uzatın, servis ömrünü uzatın.

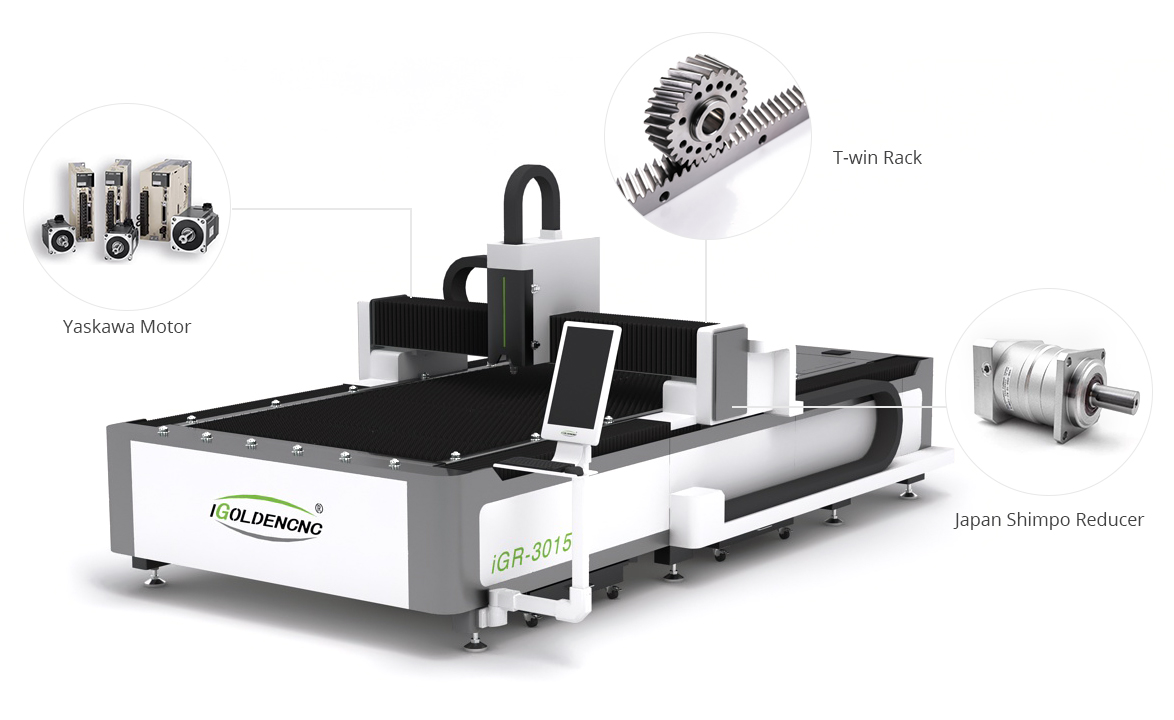

Yüksek hassasiyetli iletim sistemi

Metal için fiber optik kesme makinesi

Tayvan T-Win Çift Sürücü Raf Kılavuzu, Japonya Panasonic Drive Motor, Japonya Shimpo Reducer
Uygun fiyatlı lazer kesicinin konumlandırma doğruluğu 0.02 mm'dir ve tekrarlanan konumlandırma doğruluğu 0.02 mm'dir.

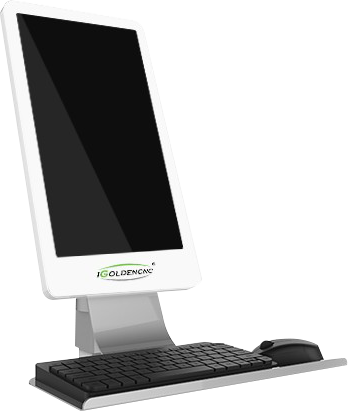

Dikey LCD Ekran Tasarımı

Dikey LCD Ekran Tasarımı

21.5 ‘dikey ekran ekranı, geleneksel yatay ekran ekranından farklıdır. Tepki hızı 8ms'ye ulaşır, çözünürlük 1080p'ye ulaşır, ekran oranı 16: 9'a kadar optimize edilir, güç tüketimi düşüktür ve kontrol yazılımı arayüzü ve insan tarama alışkanlıkları daha iyi uyarlanmıştır. Buna ek olarak, yüksek bir parlaklık seviyesine ve düşük yansıtmaya sahiptir ve sağlam cam panelin sağlamlığı ve dayanıklılığı vardır.

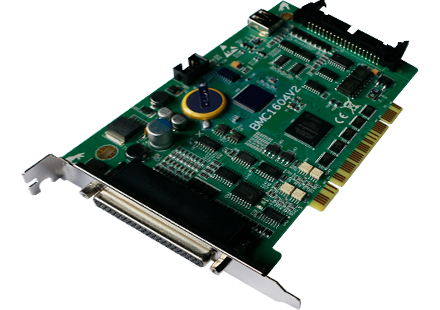

Akıllı Açık Döngü Kontrol Sistemi

Cypcut-system

CYPcut lazer kesme sistemi, sac metal işleme endüstrisi için özel olarak başlatılan tam özellikli bir açık döngü kontrol sistemidir.
✪ AI, DXF, PLT, Gerber, LXD ve diğer grafik veri formatlarını destekleyin ve uluslararası standart G kodlarını kabul edin.
✪ Harici dosyaları açıp içe aktarırken optimizasyon otomatik olarak gerçekleştirilir.
✪ Esnek ve çeşitli otomatik düzen ve manuel düzen sırası işlevleri, çeşitli dizi yöntemleri mevcuttur.
Malzeme Güçlü malzeme kütüphanesi işlevi, aynı malzemenin tekrar kullanılması için tüm işlem parametrelerinin kaydedilmesini sağlar.
✪ Kesme noktası belleğini işleme ve herhangi bir nokta işlevini konumlandırma.
✪ Sabit yükseklik kesim, kapalı takip ve çoklu kenar bulma yöntemleri.
✪ Kablosuz el kutusu ve Ethernet aracılığıyla sistemin uzaktan kumandasını destekleyin.
✪ Uçuş kesme yolunu ayarlamak için tek bir tıklama.
✪ Kurulması kolay, hata ayıklaması kolay, performans açısından mükemmel ve plan olarak tamamlandı. Şu anda en yüksek pazar payı ile fiber lazer kesme kontrol sistemidir.



İSTEĞE BAĞLI

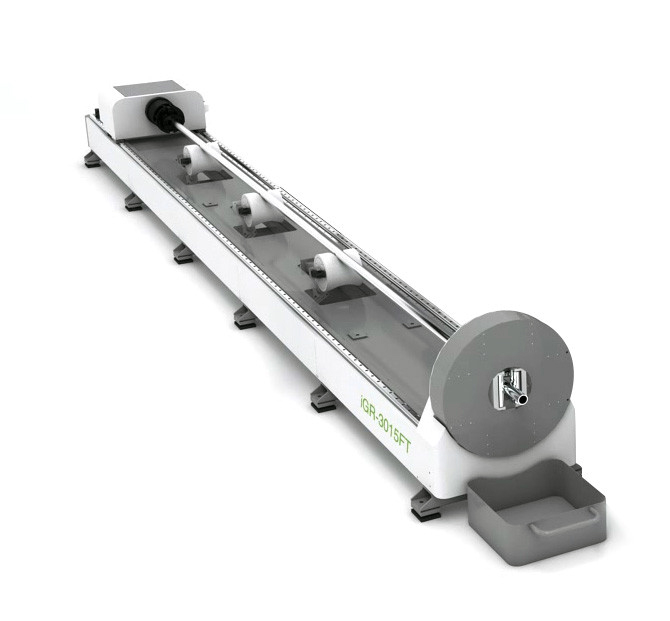

Yan dönüş ekseni

Yana monte edilmiş döner eksen

Standart uzunluk, kare tüpler, yuvarlak tüpler, oval tüp, dikdörtgen tüp, düzensiz tüp ve diğer metal tüpü işleyebilen 3000mm/ 6000mm/ 9000m yan dönüş ekseni cihazıdır.


★ Kelepçe Tasarımı: Elektrik kelepçesi tasarımı, merkezi otomatik olarak ayarlayabilen her iki tarafta da kullanılır. Diyagonal ayarlanabilir aralık 20-220 mm'dir.
★ Otomatik Destek Kurulumu: Uzun tüplerin kesme işlemi sırasında deformasyon problemini çözebilen akıllı tüp braket tasarımını benimser.


Hem metal plakaları hem de metal boruları işleyebilir, uygun fiyatlı lazer kesici  İki amaç için, alan ve maliyet tasarrufu ve üretim verimliliğini artırmak.



İSTEĞE BAĞLI

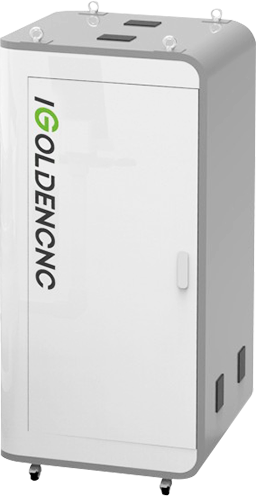

Zeminde duran bağımsız kontrol kabini

Zeminde duran bağımsız kontrol kabini

Toz geçirmez Tüm elektrik bileşenleri ve lazer kaynakları ayrı bir kontrol dolabına yerleştirilmiştir ve elektrik bileşenlerinin ömrünü uzatmak için toz geçirmez bir tasarıma sahiptir. Otomatik termostat kontrol kabini, otomatik sabit sıcaklık elde etmek için klima ile donatılmıştır. Bu, yaz sıcaklıklarını önleyebilir, bileşenlere aşırı hasar verir.


☑ Daha profesyonel elektrik cihazı montajı, güçlü elektrik ayrımı ve zayıf elektrik ayrımı.

☑ Daha basit toz geçirmez, anti-statik parazit, iyi ısı dağılımı, bakımı kolaydır.

☑ Daha uygun ve devre hatalarını ve bakımını tespit etmek kolaydır.

Makine ekipmanlarından daha güvenli ve bağımsız olarak ekipman operasyon parazitini azaltın.



Düz yataklı lazer kesme makinesi uygulaması:

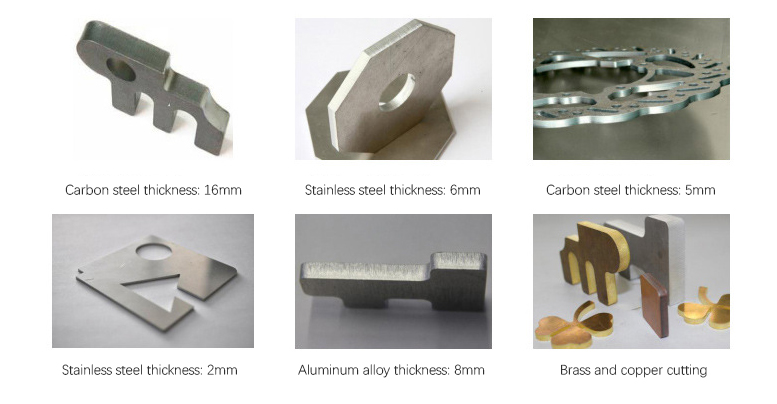

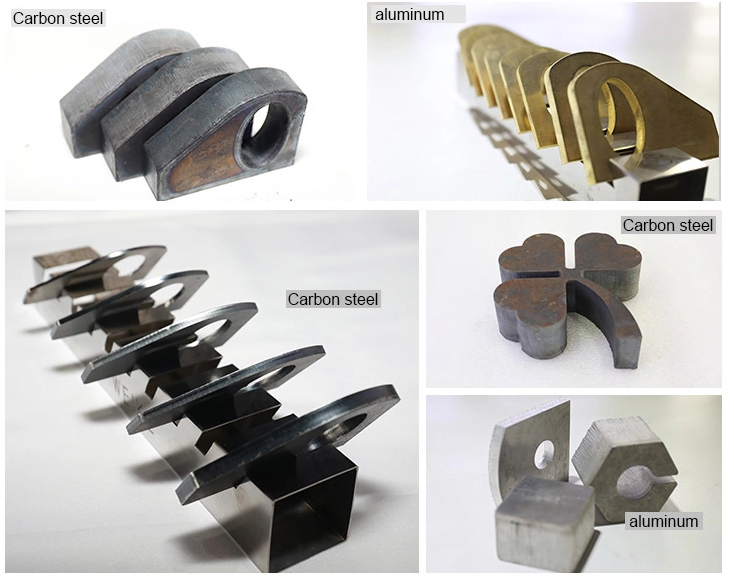

Fiber optik kesme makinesi örnekleri

Fiber optik kesme makinesi örnekleri

Uygulama Malzemeleri:

Düz yataklı kesme makinesi, paslanmaz çelik sac, yumuşak çelik plaka gibi metal kesme için uygundur.

Karbon çelik sac, alaşım çelik plaka, yay çelik sac, demir plaka, galvanizli demir, galvanizli tabaka, alüminyum plaka, bakır tabakası, pirinç sac, bronz plaka, altın plaka, gümüş plaka, titanyum plaka, metal sac, metal sac, Döner eksen, metal plaka, hepsi tamam.


Uygulama Endüstrileri:

CNC Fiber Lazer Kesme Makineleri İmalat, İşaretler, Reklamlar, İşaretler, Metal Harfler, Mutfak Makineleri, Reklam Mektupları, Sac Metal İşleme, Metal Bileşenleri ve Parçalar, Demir Tarafiyet, Şasi, Raflar ve Dolaplar İşleme, Metal El Sanatları , Metal Art Ware, Asansör Paneli Kesme, Donanım, Otomobil Parçaları, Gözlük Çerçevesi, Elektronik Parçalar, İsim Plakaları, vb.
