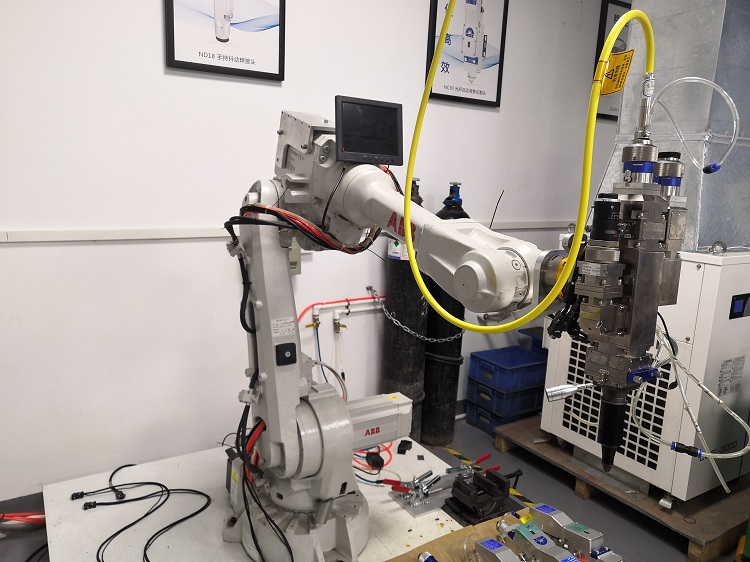

Igwl-Aw Diziler Robot lazer kaynak makinesi, özel bir fiber lazer kafası, yüksek hassasiyetli kapasitans izleme sistemi, bir fiber lazer ve bir endüstriyel robot sisteminden oluşur. Farklı kalınlıklarda metal tabakaların birden fazla açıdan ve çok yönlerden esnek kaynağı için gelişmiş bir ekipmandır.
Igwl-Aw
iGOLDENLASER
10000-15000 $
Video
Robotik Kaynak Makinesi Açıklama:
Üç boyutlu iş parçaları için işleme gereksinimlerine sahip metal işleme, makine üretiminde ve otomobil parçaları üretiminde yaygın olarak kullanılmaktadır.
3D Endüstriyel Lazer Kaynak Robotu Igwl-Aw Diziler
Robot lazer kaynak makinesi, özel bir fiber lazer kafası, yüksek hassasiyetli kapasitans izleme sistemi, bir fiber lazer ve bir endüstriyel robot sisteminden oluşur. Farklı kalınlıklarda metal tabakaların birden fazla açıdan ve çok yönlerden esnek kaynağı için gelişmiş bir ekipmandır.
Üç boyutlu iş parçaları için işleme gereksinimlerine sahip metal işleme, makine üretiminde ve otomobil parçaları üretiminde yaygın olarak kullanılmaktadır.
3D Fiber Lazer Işın Kaynak Robot Parametreleri:
Model | IGWL-RW- 1500 | IGWL-RW- 2000 | IGWL-RW- 3000 | |
Lazer gücü | 1500W | 2000W | 3000W | |
Lazer dalga boyu | 1080 ± 10nm | |||
Robot | Fanuc-Al-ekseni kaynak robotu | |||
Bilekte maksimum yük | 12kg | |||
Yeniden konumlandırma kesinlik | ± 0.03mm | |||

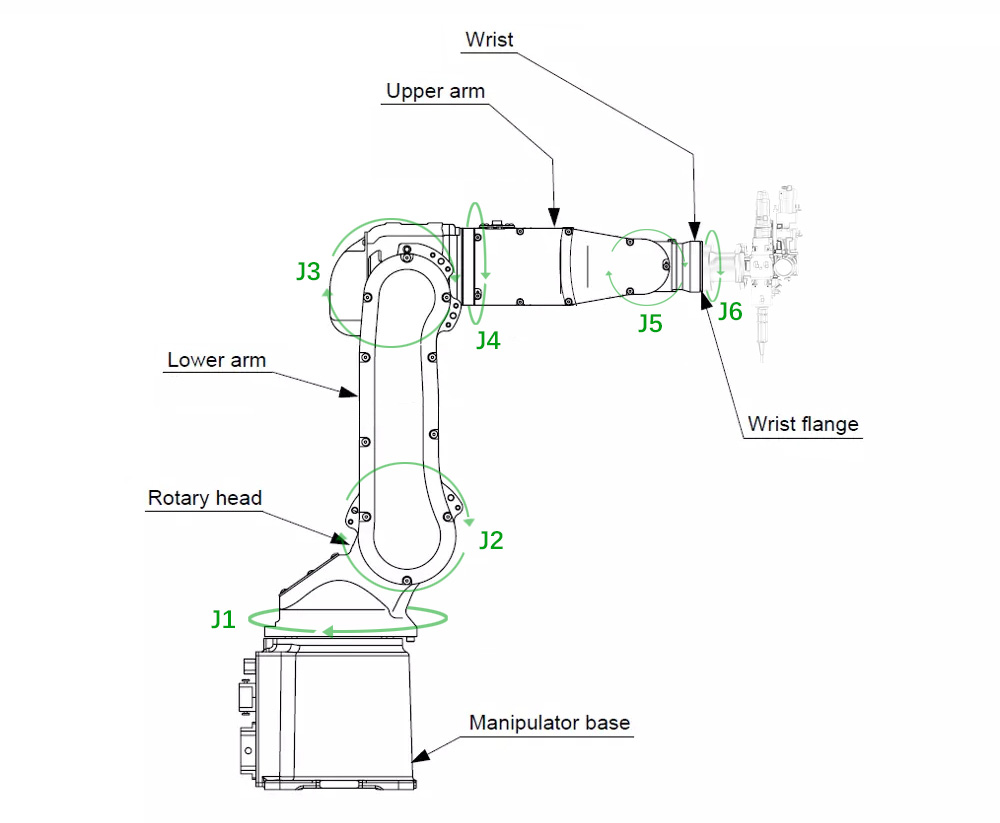

Hareket açıklığı |
Alt kol | J1 | 340º/370º | |
J2 | 235º | |||
J3 | 455º | |||
Üst kol | J4 | 380º | ||
J5 | 380º | |||
J6 | 900º | |||
Max hız |
Alt kol | J1 | 260º/s | |
J2 | 240º/s | |||
J3 | 260º/s | |||
Üst kol | J4 | 430º/s | ||
J5 | 450º/s | |||
J6 | 720º/s | |||
Kaynak malzemesi kalınlığı | ≤4mm | ≤6mm | ≤8mm | |
Kaynak Boşluğu Gereksinimleri | ≤0.3mm | |||
Gerilim | 380V ±% 10 | |||
Toplam güç | ≤8kw | ≤10kw | ≤12kw | |
Brüt ağırlık | 200kg | |||
Açıklamalar: Müşteri gereksinimlerine göre özelleştirilebilir | ||||
Lazer kaynağının ve geleneksel kaynağın karşılaştırılması
Kaynak yöntemi | Sıcaktan etkilenmiş alan | Termal deformasyon | Kaynak kalitesi | Lehim ekleyip eklemeyeceği | Kaynak ortamı |
Lazer kaynak | Daha küçük | Daha küçük | Daha iyi | Numara | Özel gereksinim yok (özel endüstriler hariç) |
Lehimleme | Genel | Genel | Genel | Evet | Genel ısıtma |
Argon ark kaynağı | Daha büyük | Daha büyük | Genel | Evet | Elektrotlara ihtiyacım var |
Direnç kaynağı | Daha büyük | Daha büyük | Genel | Numara | Elektrotlara ihtiyacım var |
Plazma ark kaynağı | Genel | Genel | Genel | Evet | Elektrotlara ihtiyacım var |
Elektron ışını kaynağı | Daha küçük | Daha küçük | Daha iyi | Numara | Vakum |
Lazer Kaynak Hız
Collimating Odak uzunluğu ： 150mm Odak uzunluğu ： 250mm Lif çapı ： 50μm Koruma Gazı ＞ 15l/dk | ||||
Numara. | Malzeme | Çıkış gücü | Penetrasyon （mm） | Hız （m/dk） |
1 |
Paslanmaz çelik | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
Karbon çeliği (düşük) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
Alüminyum | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | Bakır | 1000 | 0.3 | 1.7 |
Robot Lazer Kaynak Makinesinin Detayları:
| JPT lazer 10W saatten fazla servis ömrü, düşük enerji tüketimi, düşük arıza oranı, 10-15m'ye kadar esnek fiber, esnek ve kullanışlı, açık kaynak, sert koruyucu tabaka ile donatılmış gelişmiş elyaf lazerler kullanıyoruz. |

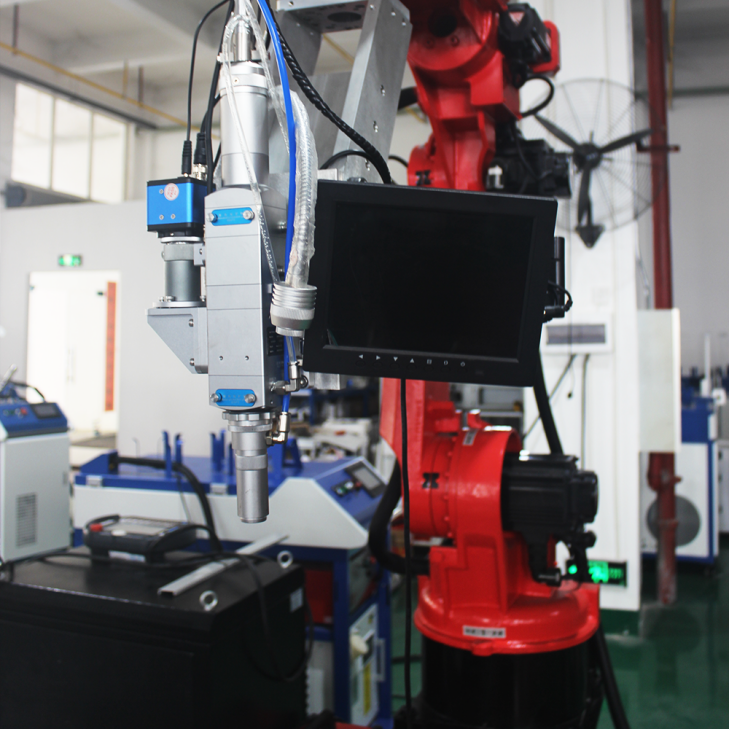

| WSX Profesyonel Kaynak Kafası 1. Bu kaynak kafası, alüminyum alaşım kaynağı ve orta güç kaynak uygulamalarında güçlü avantajlara sahiptir ve uygun maliyetli bir kaynak kafasıdır. 2. Kaynak kafası, çeşitli salınım modlarıyla X, Y ekseni titreşimli lensi sürmek için bir motor kullanır ve salıncak kaynağı, iş parçasının düzensiz kaynaklara, daha büyük boşluklara ve diğer işlem parametrelerine sahip olmasını sağlar, bu da kaynağı önemli ölçüde artırabilir kalite. 3. Kaynak kafasının iç yapısı tamamen kapatılmıştır, bu da optik parçanın tozla kirlenmesini önleyebilir. 4. Koruyucu lens, değiştirilmesi kolay olan bir çekmece tipi yapısını benimser. 5. QBH konektörlü çeşitli lazerlerle donatılabilir. |
|
Robot altı eksenli bağlantıRobotun altı eksenli bağlantısı, üç boyutlu iş parçalarının kaynağını kolayca gerçekleştirebilir. Özel takım ve bağlantı tezgahı ile, bir sıkıştırma ile tam otomatik kaynak gerçekleştirebilir. |
| Çok Eksenli Mobil Kaynak Tablosu Tüm makine kalın bir alüminyum plaka ile tasarlanmıştır ve yapı sağlamdır Yüksek konumlandırma doğruluğu ve hassas yanıt Ürünü manuel olarak hareket ettirmeye gerek yok, otomatik kaynak, kullanımı kolay |
Robotik Lazer Kaynak Özellikleri:
1. Robot altı eksenli bağlantı, yüksek konumlandırma doğruluğu, büyük işleme aralığı ve üç boyutlu iş parçalarının kolay kaynağına sahiptir.
2. Geleneksel argon ark kaynağı ile karşılaştırıldığında, lazer kaynak hızı 5 ila 10 kat arttırılır ve güç tüketimi ve sarf malzemelerinin tüketimi daha düşüktür ve kaynak kalitesi çok kararlıdır.
3. Kaynaktan etkilenen kaynak alanı daha küçüktür, bu da kaynak ürünlerinin kalitesini daha iyi garanti edebilir.
4. Robot lazer kaynağı, kaynak malzemelerinin ve kaynak parçalarının boyutuna ve şekline iyi uyum sağlığına sahiptir ve otomatik kontrol ve uzun mesafeli kaynağı gerçekleştirebilir;
5. Bu iş istasyonu çok esnektir ve üç boyutlu kavisli veya özel şekilli iş parçalarını kaynaklayabilir. Özel takım ve bağlantı işleri ile, bir kenetleme ile tam otomatik kaynak gerçekleştirebilir.
6. Lazer kaynağı daha az duman ve toza, daha az radyasyona sahiptir ve daha çevre dostu ve daha güvenlidir.
7. Nitelikli kaynak dikişinin elde edilmesini sağlamak için kaynak dikişinin sapmasını gerçek zamanlı olarak tespit etmek ve düzeltmek için temassız bir kaynak dikiş izleme sistemi ile donatılmıştır.

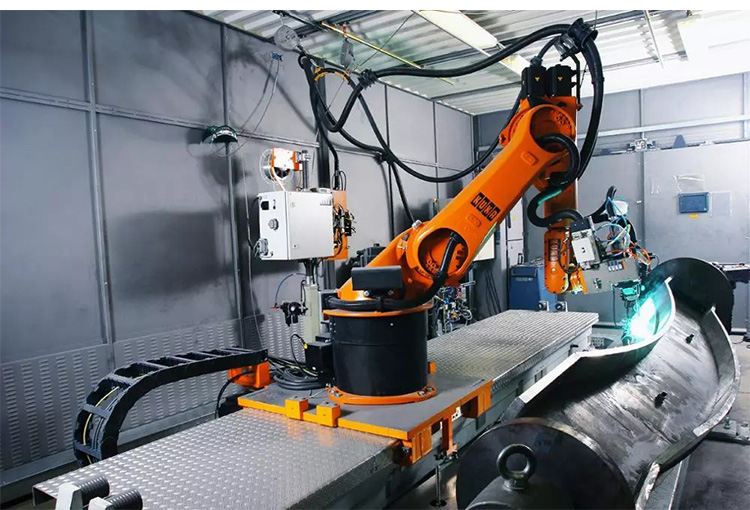

3D Endüstriyel Fiber Lazer Kaynak Robot Uygulaması:
Paslanmaz çelik, demir tabakası, alüminyum, bakır, alaşım, çelik, elmas eşdeğer malzemeler veya farklı malzemeler, mutfaklar, merdiven asansörleri, raflar, fırınlar, paslanmaz çelik kapılar ve pencereler, dağıtım kutuları, dağıtım kutuları, paslanmaz çelik ev ve paslanmaz ev ve Diğer endüstriler.
