CNC işleme nedir? 3 eksen | 4 eksen | 5 eksen

Görüntüleme sayısı:1     Yazar:Bu siteyi düzenle     Gönderildi: 2021-05-14      Kaynak:Bu site

CNC işleme, üretim işleminde bir işlemdir, burada programlanan bilgisayar yazılımı, bitki makinelerinin ve aletlerin hareketini gösterir. Bu uygulama, freze, su jeti kesimi ve lazer kesim malzemeleri gibi bir dizi üretim tekniğini otomatikleştirmek için kullanılabilir. Talimat, CAD dosyasından CNC makinesine beslenir ve tam bir sipariş talimatına dönüştürülür. CNC makinesi, bu programlama komutlarını fiziksel operatörler olmadan otomatik olarak çalıştırmak için kullanır. Üreticiler, maliyet azaltma, hız, daha iyi doğruluk ve geliştirme üretkenliği gibi CNC işlemenin uygulanmasıyla çeşitli avantajlar biriktirmişlerdir.

Eksene referans, çok sayıda eksen noktası boyunca çalıştırılan CNC makinesini tanımlamak için kullanılır. CNC işlemesi, istenen şekil yapılandırılana kadar malzemeyi iş parçasından çıkarma işlemindendir. Bu makineler, XYZ düzlemi çalışması boyunca en az 3 şaft vardır: X ekseni (dikey), Y ekseni (yatay) ve Z ekseni (derinlik). Dördüncü eksen şaftı (X ekseninin etrafındaki döndürme) temsil eder ve beşinci eksen B milini (Y ekseni etrafında döndürülmüş) temsil eder.

CNC makinesindeki eksen sayısı, yapabileceği işin türünü belirler, bu da kesilebilecek ve manipüle edilebilir. Peki bu ne anlama geliyor? Arasındaki farkın daha iyi bir yorumlanması3 eksen cnc router,4 eksenli cnc makinesive5 Eksenli CNC Makinelerisağlanır.

3 eksenli cnc router makinası

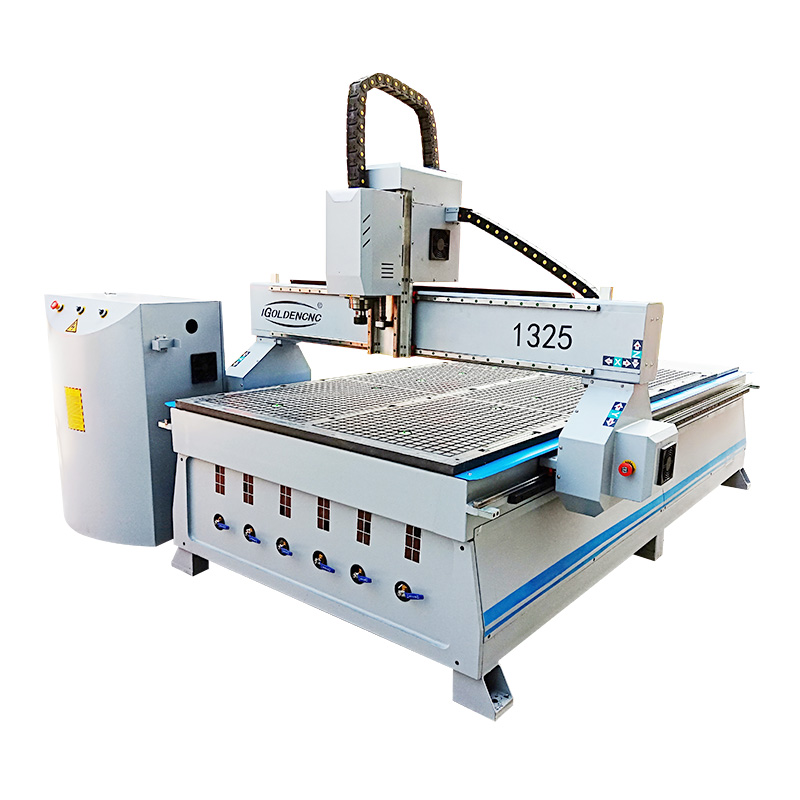

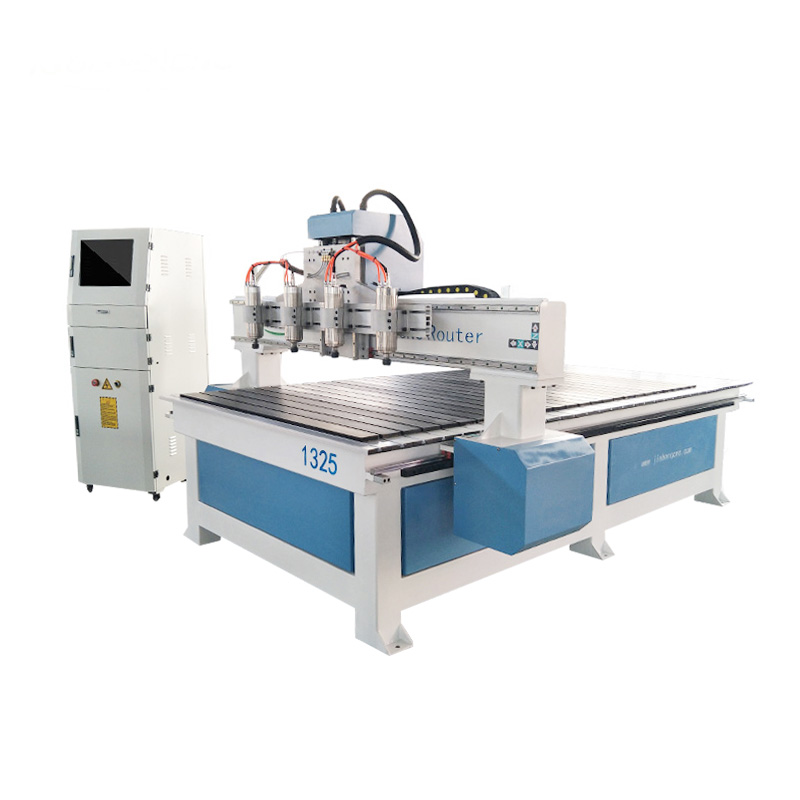

主主 -02 IMG20170418154504

3 eksenli CNC işleme, iş parçasının aynı konumda kaldığı anlamına gelir, kesme aleti, ayrılma malzemesini kesmek için XYZ düzlemi boyunca çalışır. Bu, çok fazla derinlik ve detay gerektirmeyen bileşenler için geçerlidir. 3 şaft işlemi en sık kullanılan, en uygun olan mekanik bileşenlerin üretimi için kullanılır:

Otomatik / Etkileşimli Kullanım:

  • Freze

  • delme

  • Keskin kenarı kesmek


4 Eksen ATC CNC Router Makinesi

主主 -01 主主 -02

4 Eksenli işleme, iş parçalarının 3 eksenli makine ile aynı şekilde işlenmesi anlamına gelir, ancak X ekseni etrafında ek dönme hareketi varsa, X ekseni eksen olarak adlandırılır. Bu rotasyon, iş parçasının B milinin etrafında kesilmesini sağlar. Bu yöntem, iş parçasının yanında bir delik veya insizyon yapmanız gereken bir ihtiyaç olduğunda faydalıdır. Dördüncü Eksen (Eksen) eklenmesi, iş parçasının otomatik olarak çevrilmesini sağlar, böylece makine malzemeyi her iki taraftan çıkarabilir. 4 eksenli işleme çok işlevlidir:

  • Aralıklı kesim

  • Sürekli kesme

  • Oyma Kavisli Yüzey

5 Axis CNC İşleme Merkezi

主主 -01 02

5 eksenli işleme, iş parçasının bir seferde 5. tarafı otomatik olarak manipüle edebileceği anlamına gelir. X, Y ve Z eksenleri boyunca otomatik harekete ek olarak, 5 eksenli CNC makinesi ayrıca üç dönen şafttan ikisini (A, B, C) seçebilir. A, B ve C eksileri, buna göre X, Y ve Z eksenleri etrafında döndürülür. Bu mekanik işlem otomotiv, havacılık ve kürek endüstrilerinde kullanılır. Uygulama genellikle çok karmaşık bir bileşen lehinedir, aksi takdirde gerekli olacaktır. 5 Eksen işleme, karmaşık dönme hareketine adapte olmak için daha büyük bir CNC programlama süresi gerektirir, ancak bir işlem sırasında beş tarafın tümüne izin verir. 5 eksenli işleme, bileşen çok fazla karmaşıklık ve hızlı doğruluk gerektirdiğinde faydalıdır. Bu içerir:

  • Özellikler doğruluğu

  • Verimliliği artırın

  • Daha yüksek kalite bitirmek

  • Kompleks Detay Kesme

  • Karmaşık şekil işleme


CNC işleme, yoğun endüstriler imalatında faaliyet gösterdiği kanıtlanmıştır. Bazı avantajlar, ürün kalitesi kontrolünü, standardizasyonunu ve hassasiyetini geliştirmektedir. CAD teknolojisi, CAD teknolojisini ayarlama bileşenlerinin kesme ve kalıplarından kullanmak için kullanılır. Eksen sayısı, CNC makinesinin gerçekleştirebileceği hareketin türünü belirler.

Eksen hareketi

X ekseni - sola dönüş

Y ekseni - ön

Z ekseni - yukarı ve aşağı

Eksen çevresinde 180 ° dönen - X ekseni

B ekseni - Y ekseni çevresinde 180 ° dönme

C ekseni - Z ekseni 180 ° döndürme

CNC tezgahı tipi

3 eksen - X, Y ve Z ekseni

4 eksen - X, Y, Z ve şaft

5 eksenli - X, Y ve Z ekseni ve iki, B ve C ekseni
