Beş eksenli CNC makinesinin fiyatı pahalı mı? Kalitesi ne kadar

Görüntüleme sayısı:1     Yazar:Bu siteyi düzenle     Gönderildi: 2021-06-07      Kaynak:Bu site

Beş Eksenli CNC Makinesi Nedir?

Beş Eksenli CNC MakinesiEtkili bir şekilde işleyebileceğiniz parça boyutları ve şekilleriyle ilgili sonsuz olanaklar sağlar. \"5 eksenli \" terimi, kesici aletin hareket edebildiği yönlerin sayısını belirtir. 5 eksenli bir işleme merkezinde, kesici alet, iş parçasına herhangi bir yönden yaklaşmak için A ve B eksenlerinin üzerine dönerken, X, Y ve Z doğrusal eksenleri boyunca hareket eder. Başka bir deyişle, bir parçanın beş tarafını tek bir kurulumda işleyebilirsiniz.

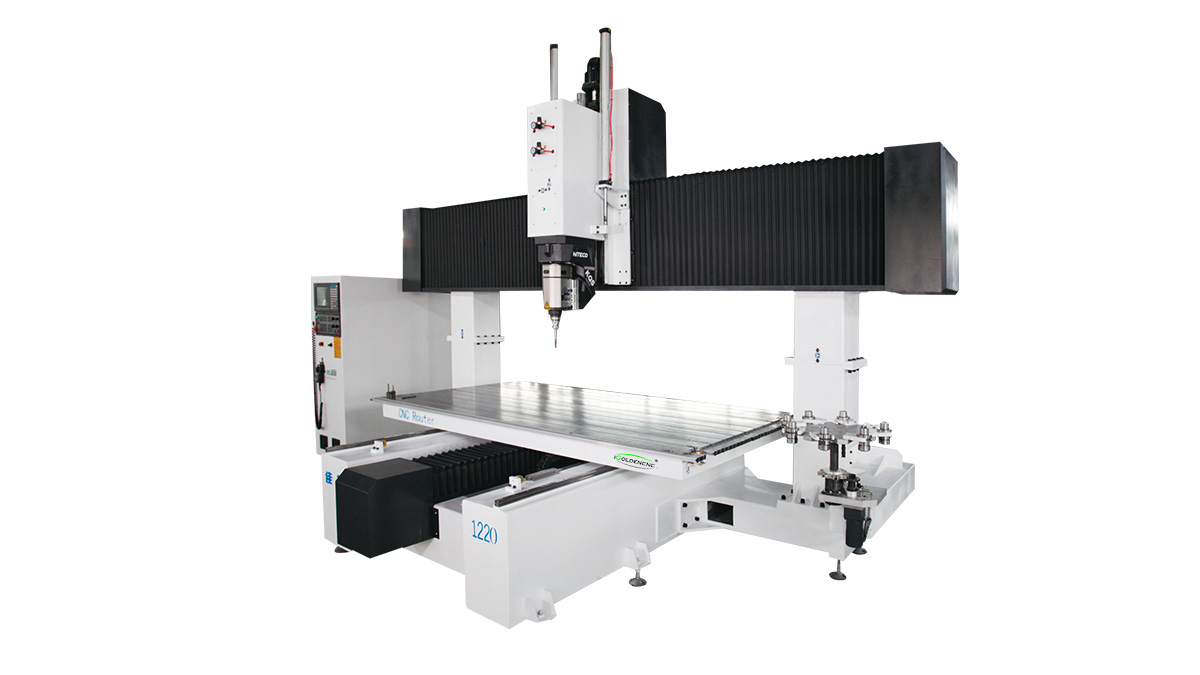

Beş Eksenli CNC Makinesi

Beş Eksenli CNC Makinesi Avantajları:

Beş eksen yüksek hızlı ve hassas konumlandırma

± 120 °, C ekseni tulting ± 245 ° 'lik bir eksen.

Yüksek hızlı mil döner ve çalışma

Yüksek Verimlilik ve Ekonomi CNC İşleme Merkezi \

  • Fiyat: 60259-80462 $


Üreticiler neden beş eksenli CNC makinesini kullanıyor?

Birkaç avantaj varBeş Eksenli CNC Makinesi4'ten fazla veya geleneksel 3 eksenli işleme. Anahtar avantajı, tek bir kurulumda neredeyse sonsuz sayıda açıda değirmenize izin vermesidir. Genellikle, karmaşık parçaların birden fazla farklı makineyle öğütülmesi gerekir, bir tek 3 eksenli makine 5 eksenli makinenin manevra kabiliyetini sağlamaz.

Artan döner kabiliyetiBeş Eksenli CNC MakinesiAyrıca, kesici aletin, parçanın işlenmesi ve açısal tasarımlara yardımcı olmasına izin vererek daha fazla hassasiyet sağlar.

Ekstra eksenlerin bir başka kullanımı, 3 eksenli bir makine ile gerçekleştirmek için çok daha zor olan bir görev, eğimli yüzeyler veya uçaklardır.


Ana Özellikler

1.German kılavuz rayları z ekseni üzerine monte edilir. Kutu Tipi Yapı ve Temper Stres Giderdi, Kavisli Yüzeyde Yüksek Hızla Çalışma Sırasında Z ekseninin iyi sertlik ve kararlılığı sağlayın. Ve yüksek doğruluk ve stabilite sağlayan çift pnömatik sayaç dengesi silindiri ile donatılmıştır.

2. Z ekseni inme, büyük kalıp ve hafif metal çalışma için uygun olan 800mm ila 2200mm'dir.

3. Tayvan 5 Axis Syntec CNC sistemi, gerçek zamanlı takım merkezi noktası rotasyonu (RTCP). Yüksek seviye hassas, yüksek hızlı kesim, çeşitlendirilmiş işlem. Çalışma hızı, hızlı hız, kesme hızı ve besleme hızı ayrı olarak kontrol edilebilir. Bu, kontur kalitesini ve çalışma verimliliğini arttırır. Akıllı işleme üzerindeki seyahat fonksiyonu, mekanik çarpışmayı önleyebilir.

4. Sezgisel ve kullanımı kolay olan 19 inç dokunmatik panel.

5. Y ekseni 4 adet Alman kılavuz raylarıyla donatılmıştır. Bu, doğrusal kılavuz yolun, makine çalışması sırasında eşit kuvvet, hızlı çalıştırma sırasında iyi bir mekanik hassasiyet ve stabilite sağlamak sağlar.

6. Tayvan Yüksek Tork Helisel Raf Redüktör, yüksek tork çıkışlı kararlı koşu sağlar.

7. X ve Y ekseni Tayvan YYC Helisel Raf ve Pinyon'u benimseyin. Bakışsız şanzıman, çalışma hassasiyetini sağlayabilir.

8. Elektrik kabininde su soğutucuları sıcaklığın içinde düzenlenir, elektronik bileşenlerin kararlılığını korur ve ömrünü uzatır.

9. 5 eksenli, yüksek yoğunluklu döküm alüminyum işleme yöntemini kullanır, ayrıca ithal büyük tork ve yüksek hassasiyetli harmonik redüktör ve İtalya HSD milini benimsemiştir.

10. Ayrıca 4 adet Alman kılavuz rayları Y ekseni üzerine monte edilmiştir .Tapers, her iki x eksen ve y ekseni üzerine monte edilir, bu sayede doğrusal kılavuz yolunun çalışma doğruluğunu ve makine çalışması sırasında eşit kuvvetin, hızlı bir mekanik hassasiyet ve stabiliteye sahiptir. koşmak.

11. Operasyonel programı, zaman tasarrufu ve maliyet verimliliğini basitleştiren 5 senkronize dahil olan ekseni ile donatılmıştır.

12. Gantry Hareketi Makinesi Yapısı. Laddering Kurulumu Lineer kılavuz rayı, portal rijitliğini arttırır. Temperleme işlenmiş tedavi, ölü ağırlık ve kaynaktan kaynaklanabilecek deformasyondan ganimin, tüm makine sertliğini büyük ölçüde iyileştirmesini önler. Makinenin doğruluğu ve uzun zamandır istikrarı iyi garanti edilir.

13. Çalışma tablosu, reçine kum kalıplama ve temperleme işlenmiş tedavi vasıtasıyla dökme demirden yapılmıştır. Mükemmel şok direnci ve termal kararlılığa sahiptir. Bu tasarım, CNC makine merkezlerinin popüler eğilimleridir, bugünlerde iyi sertlik, hassas performans, tasarruf alanı, yüksek yük taşıma kapasitesi ve gelişmiş otomasyon özelliğine sahiptir.

14. X ve Y ekseni içindeki organ stili toz geçirmez, çalışma sırasında kılavuz yolu ve raf ve pinyonu temizleyebilir, böylece servis ömrü uzatılır.

Parametre


Açıklama Parametreler
Çalışma alanı 1200 * 2000 * 500mm
Bulaşma XYZ eksenleri Tayvan TBI Bilardo 40, Masa Hareketli Yapı
Redüktör Japonya Shimpo
Servo motoru Japonya Yasakawa
Kontrol Tayvan Syntec
Mili 14kw İTALYA SMC HITCO, KOS 360 °
Çevirici Tayvan Deltası
Kılavuz Raylar Tayvan Hinwin 30mm
Masa yapısı Alüminyum t yuvası
Araçlar dergisi
8 atlıkarınca araçları
Aracı kıdemli
EVET
Yağlama
EVET
