3 eksen ve 4 eksenli cnc router arasındaki fark

Görüntüleme sayısı:36     Yazar:Bu siteyi düzenle     Gönderildi: 2020-10-16      Kaynak:Bu site

3 eksenli CNC ahşap makinesi ve 4 eksenli CNC yönlendirici, her ikisi de bir tür ağaç işleme oyma makinesidir. Farklı işleme gereksinimlerine göre 3 eksenli, 4 eksenli ve 5 eksenli CNC makinelere ayrılabilir. Bugün, size 3 eksenli bir CNC ahşap makinesi ile 4 eksenli bir CNC yönlendirici arasındaki, işlevleri, konfigürasyondaki farklılıklar, uygulama endüstrilerindeki farklılıklar ve CNC ahşap yönlendiriciyi seçmek için bazı hususlar dahil olmak üzere birçok açıdan farkı göstereceğiz. Tanıtımımızın size belirli bir yardım sağlayacağını ve sizin için en uygun makineyi seçeceğini umuyoruz.

İlk yönü. CNC router nedir?

3 eksenli CNC ahşap makinesi, gravür makinesi endüstrisinde giriş seviyesi bir gravür makinesidir. En yaygın ve en yaygın gravür makinesidir ve aynı zamanda en çok satan makinedir. Kesici kafayı üç eksende hareket ettirerek, farklı malzemelerin frezeleme, kazıma, kesme, frezeleme, kanal açma ve delme işlevlerini gerçekleştirebilir. Temel bir makine olarak, çok kafalı CNC makineleri, çok işlemli CNC makineleri ve 4 eksenli CNC yönlendirici gibi aksesuarlar eklenerek diğer makinelere yükseltilebilir.

4 eksenli CNC yönlendirici genellikle iki türe ayrılabilir: döner milli CNC yönlendiriciler ve CNC döner yönlendirici. 3 eksenli CNC ahşap makinesi ile karşılaştırıldığında 4 eksenli gravür makinesinin ana mili 90 derece sola ve sağa dönebilmektedir. Bu tip 4 eksenli CNC router, yalnızca düzlemde değil, aynı zamanda milin dönüşü yoluyla malzemenin her iki tarafında da daha karmaşık işleme sağlayabilir. Esas olarak iş parçası üzerinde bazı 3 boyutlu işlemler gerçekleştirir.

Başka bir 4 eksenli CNC makinesi de CNC döner yönlendirici olarak adlandırılır. 3 eksenli bir CNC ahşap makinesi ile karşılaştırıldığında, makinenin yan tarafına veya çalışma yüzeyine döner ekipman eklemeyi seçebilirsiniz. Döner cihaz, esas olarak masa ayakları, merdiven korkulukları gibi silindirik iş parçalarının işlenmesi için kullanılır ve mobilya endüstrisi için uygundur. Dönen ekipman, işleme ihtiyaçlarınıza göre makinenin X ekseni veya Y ekseni yönünde herhangi bir konuma yerleştirilebilir ve cihaz esnektir. Ayrıca döner cihaz sadece makine üzerine yerleştirilmekle kalmaz, aynı zamanda bakım ve nakliye için uygun olan makineden bağımsız olarak da çalıştırılabilir. Bu tip 4 eksenli CNC makinesi ekonomiktir ve birçok işlevi vardır ve birçok müşteri tarafından memnuniyetle karşılanmaktadır.

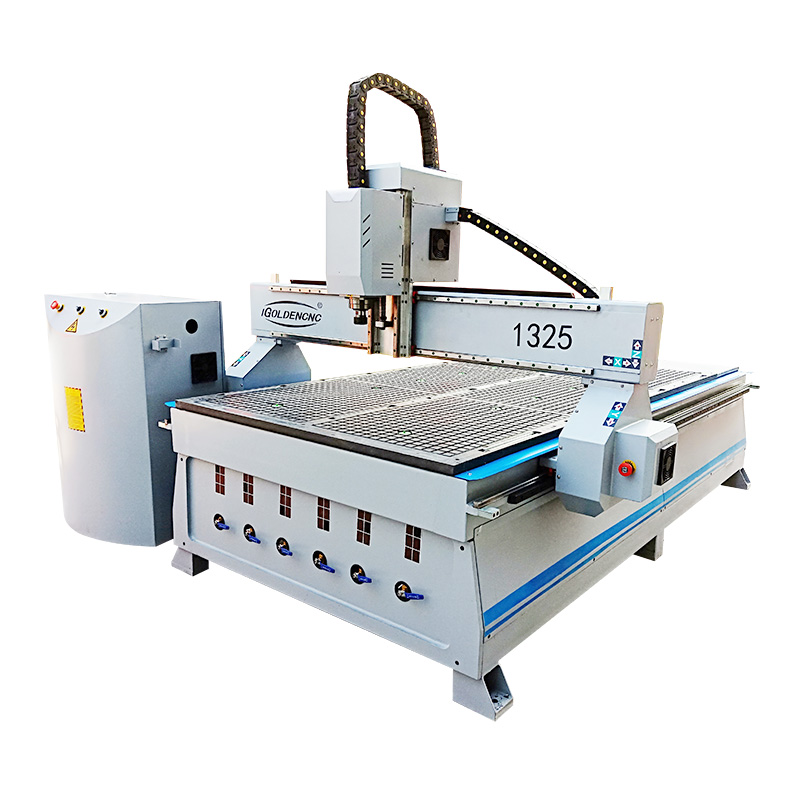

主 图 -02 01

İkinci yön. Yapılandırmadaki fark?

Çerçeve: 3 eksenli gravür makinesi ile karşılaştırıldığında, 4 eksenli gravür makinesinin yatağı daha kalın ve daha güçlüdür, çünkü makinenin yüksek hızda çalışma altında daha kararlı olmasını ve makinenin işleme doğruluğunun sağlanması gerekir. . Aynı zamanda, makinenin hizmet ömrü buna bağlı olarak uzatılır.

Motor: 3 eksenli CNC ahşap makinesi, müşterinin bütçesine göre servo motor veya step motor kullanmayı seçebilir. Bununla birlikte, 4 eksenli CNC router için, genellikle 850 watt'ın üzerindeki servo motorların seçilmesini tavsiye ederiz ve ayrıca bir redüktör ile donatılması gerekir. Motorun gücü ne kadar büyükse, sağlanan enerji o kadar fazla olur ve bu da makinenin doğruluğunu daha iyi sağlayabilir.

Kılavuz ray: Gravür makineleri için yaygın olarak kullanılan kılavuz ray boyutları 20 mm, 25 mm ve 30 mm'dir. 3 eksenli gravür makinesi, ihtiyaçlarınıza göre esnek bir şekilde seçilebilir. 4 eksenli gravür makinesi için 25 mm'nin üzerinde bir boyut seçilmesi tavsiye edilir. Kılavuz rayın boyutu ne kadar büyükse, taşıma kapasitesi o kadar güçlüdür. Daha büyük kılavuz rayı, yalnızca makinenin hızını artırmakla kalmaz, aynı zamanda işleme verimliliğini de artırır.

Kontrol sistemi: Sıradan 3 eksenli CNC ahşap makinesi genellikle DSP, NK105 ve Mach3 kontrol sistemlerini seçebilir. 4 eksenli oyma makinesi, daha hızlı işlem hızı ve daha yüksek kontrol doğruluğu olan Syntec, Baoyuan, Siemens ve diğer kontrol sistemlerini seçmelidir.

Soğutma yöntemi: 3 eksenli CNC ahşap makinesi genellikle manuel sprey soğutma ve hava soğutmayı benimser; 4 eksenli oyma makinesi, otomatik yağ buharı / su buharı soğutmasını benimser ve su buharı soğutma, taş işlemeyi kolaylaştırabilir.

Üçüncü yön. Uygulamaları da farklı.

3 eksenli CNC oyma makinesi sadece X, Y ve Z ekseninin üç çalışma yönüne sahiptir. Çalışma yönünün kısıtlı olmasından dolayı, sadece düz bir yüzey üzerinde gravür yapabilir ve karmaşık oyuk ve 3 boyutlu gravür gerçekleştiremez. Ahşap mobilya, reklamcılık ve diğer endüstrilerde basit düzlem işleme ve bazı basit kalıpları işlemek istiyorsanız, bu 3 eksenli makine işleme gereksinimlerinizi karşılayabilir. Örneğin, kapı paneli işleme, dolap kapıları, masif ahşap kapılar, zanaat kapılar, zanaat pencere işleme, mahjong masaları, bilgisayar masaları ve panel mobilya ürünü yardımcı işleme.

4 eksenli gravür makinesi, Guanyin heykelleri, Buda heykelleri, Roma sütunları, su kabakları ve diğer üç boyutlu iş parçalarının işlenmesi gibi çeşitli 3D modellemelerin işlenmesini gerçekleştirebilen X, Y, Z ve A eksenli dört işleme yönüne sahiptir. ve ayrıca düzlem oymacılığına dayalı kolonlar Makine kol dayama yerleri, sandalye ayakları, kapılar ve pencere çerçevelerinin işlenmesi.

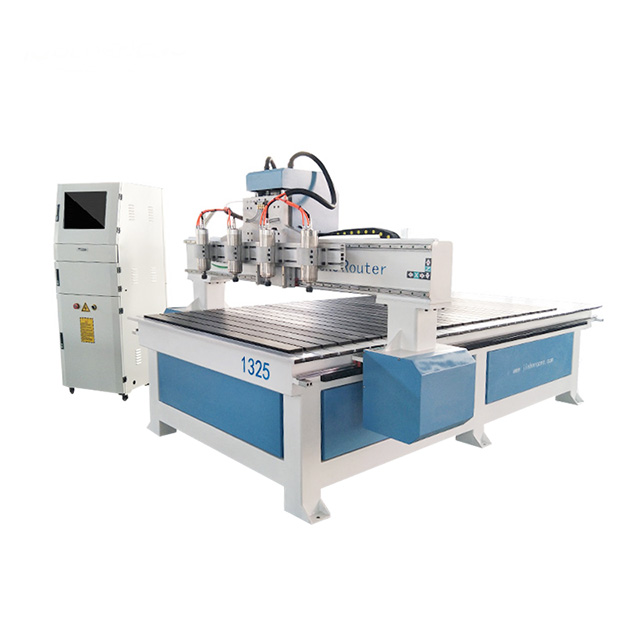

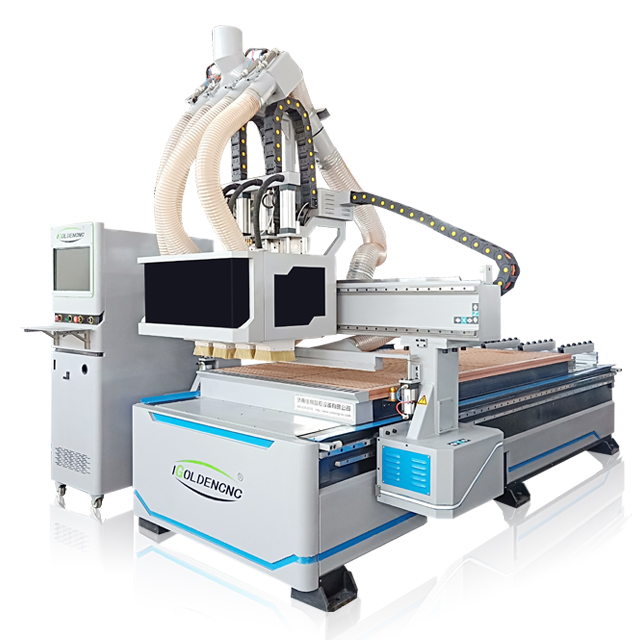

主 图 -01 主 图 -02

Dördüncü yön. Hangi sektörlere uygulanabilecekleri.

Hem 3 eksenli hem de 4 eksenli CNC oyma makineleri, mobilya, reklam, el sanatları, kalıplar, inşaat, ahşap, dekorasyon, mezar taşları, taş işleme ve diğer endüstrilerde kullanılabilir. 4 eksenli CNC router, 3 eksenli CNC oyma makinesinin yükseltilmiş bir versiyonudur. Bu nedenle, 4 eksenli CNC yönlendiricinin uygulama aralığı, 3 eksenli CNC ahşap makinesinden daha geniştir.

Beşinci yön. Özel seçimler nasıl yapılır?

Pek çok gravür makinesi türü vardır ve çoğu kullanıcı nasıl seçim yapacağını bilmez. Yalnızca basit düzlem işleme yapmak ve sınırlı bir bütçeye sahip olmak istiyorsanız, temel bir 3 eksenli CNC ahşap makinesi seçebilirsiniz. Karmaşık, üç boyutlu ve daha rafine bir işlem yapmanız gerekiyorsa, 4 eksenli bir CNC makinesi seçmeniz önerilir. Önce CNC döner yönlendiriciden bahsedeyim. Döner cihaz doğrudan takım tezgahının çalışma tablasına yerleştirildiğinde, işlem boyutunu etkilemeyecektir. Döner cihaz herhangi bir zamanda açılıp kapatılabilir. Kullanıcıların kullanması daha uygundur, ancak küçük iş parçalarına sahip kullanıcılar için uygundur. İkinci tipte, döner cihaz makinenin yan tarafına yerleştirildiğinde, döner cihazın çapı, portalın yükselip yükselmeyeceğini etkileyecektir. Bu nedenle, iş parçasının boyutunu ve makinenin etkili işleme boyutunu dikkate almamız gerekir. Kullanıcı tarafından işlenen iş parçasının boyutuna ve makinenin etkin işlem boyutuna göre, döner cihazın yerleştirme konumu nihayet belirlenir. Üçüncüsü, dönen ekipmanın takım tezgahından bağımsız olduğu durumdur. Makinenin genişliği nispeten büyük, 2 metreden büyükse ve dönen şaftın çapı 200 mm'den büyükse, dönen şaftın bağımsız olarak yerleştirilmesi önerilir. Bu, makinenin etkin çalışma boyutunu etkilemeyecek ve ayrıca makinenin paketlenmesini ve taşınmasını kolaylaştıracaktır. Yukarıdakiler, dönen bir cihaza sahip 4 eksenli bir CNC yönlendiricinin başka bir durumudur. Şimdi, döner işmilli 4 eksenli bir makineden bahsedelim. Bu tür bir makinenin ana mili sola ve sağa dönebildiğinden, yatay yöndeki işleme boyutu diğer makinelere göre daha küçük olacaktır. Ana şaft salındığında, bu kaçınılmaz olarak işleme doğruluğunu etkileyecektir. Bu nedenle, makine parçalarının doğruluğu ve makine montajının doğruluğu, hata aralığını azaltmak ve işleme etkisini sağlamak için özellikle önemlidir.

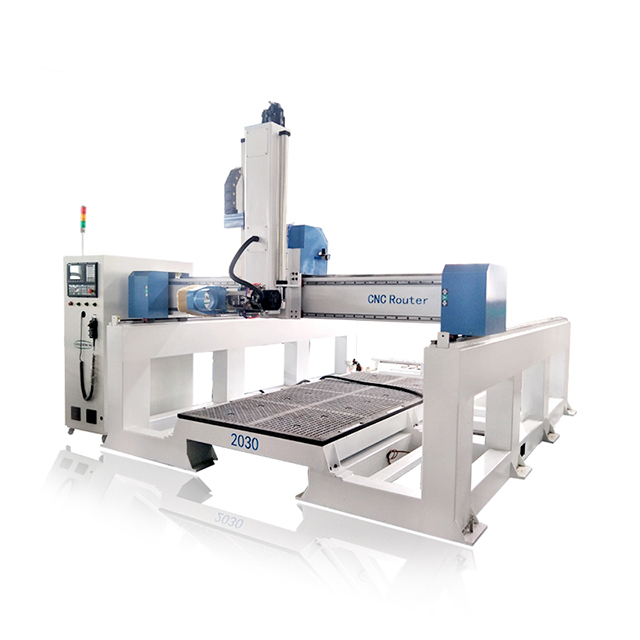

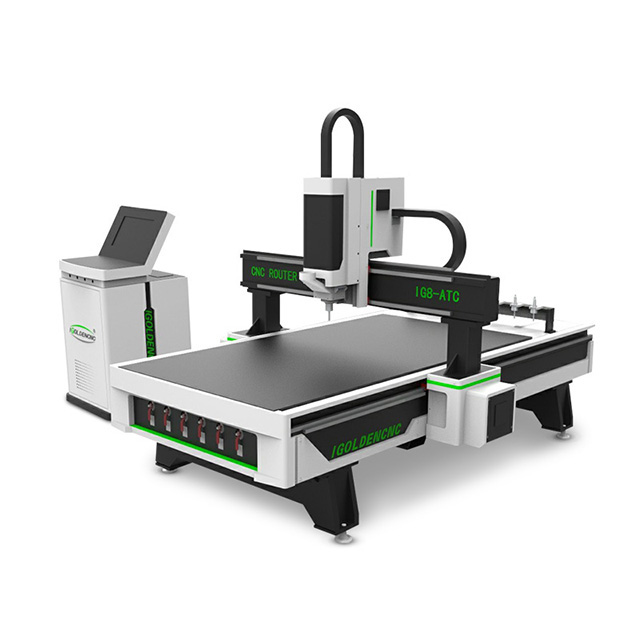

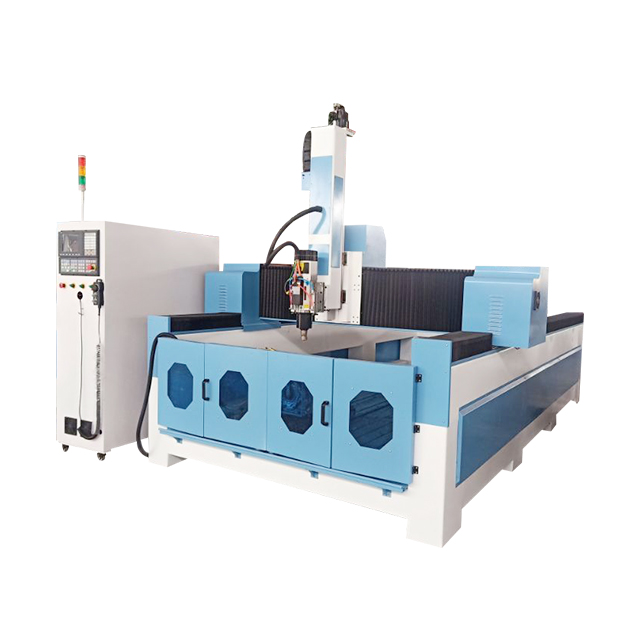

12 主 图 -01

Altıncı yön. İGOLDENCNC size ne sağlayabilir?

Çok çeşitli makine türleri: Seri üretim yapıyorsanız, büyük bir üretim hacmine sahipseniz ve daha hızlı iş verimliliği istiyorsanız, çok işlemli bir gravür makinesi ve ATC CNC yönlendiriciyi seçebilirsiniz. Kendiniz DIY yapmak veya evde kullanmak istiyorsanız ve işlenen iş parçaları nispeten küçükse, size kullanımı kolay, ucuz ve az yer kaplayan, amatörler için uygun bir mini CNC yönlendirici sağlayabiliriz. . Esas olarak inşaat, mezar taşı ve diğer taş endüstrilerinin işlenmesiyle uğraşıyorsanız, taş oyma makinemizi seçebilirsiniz. Esas olarak büyük üç boyutlu kalıpları işliyorsanız, profesyonel bir EPS Köpük oyma makinesi seçebilirsiniz. Ek olarak, profesyonel bir gravür makinesi üreticisi olarak, bana işleme ihtiyaçlarınızı söyleyebilirsiniz, size özel hizmetler sağlayabiliriz ve çeşitli işleme ihtiyaçlarınızı karşılamak için en uygun maliyetli makineyi seçmenize izin vermeyi taahhüt ederiz. Mükemmel satış sonrası servis: Size 2 çevrimiçi ve video satış sonrası hizmet sunmak için profesyonel bir satış sonrası servis ekibimiz, profesyonel mühendislerimiz ve tasarımcılarımız var. Makine ile ilgili erken aşamada veya kurulum, çalıştırma, onarım, bakım vb. Sorularınız için her zaman bizimle iletişime geçebilirsiniz. Ayrıca profesyonel bir teknik ekibimiz var. Koşullar izin verirse ülkenize gidip CNC gravür makinesi ile ilgili her türlü sorunu sizin için yüz yüze çözebiliriz. CNC makinesi hakkında daha fazla bilgi edinmek isterseniz, lütfen bizimle iletişime geçmekten çekinmeyin.
