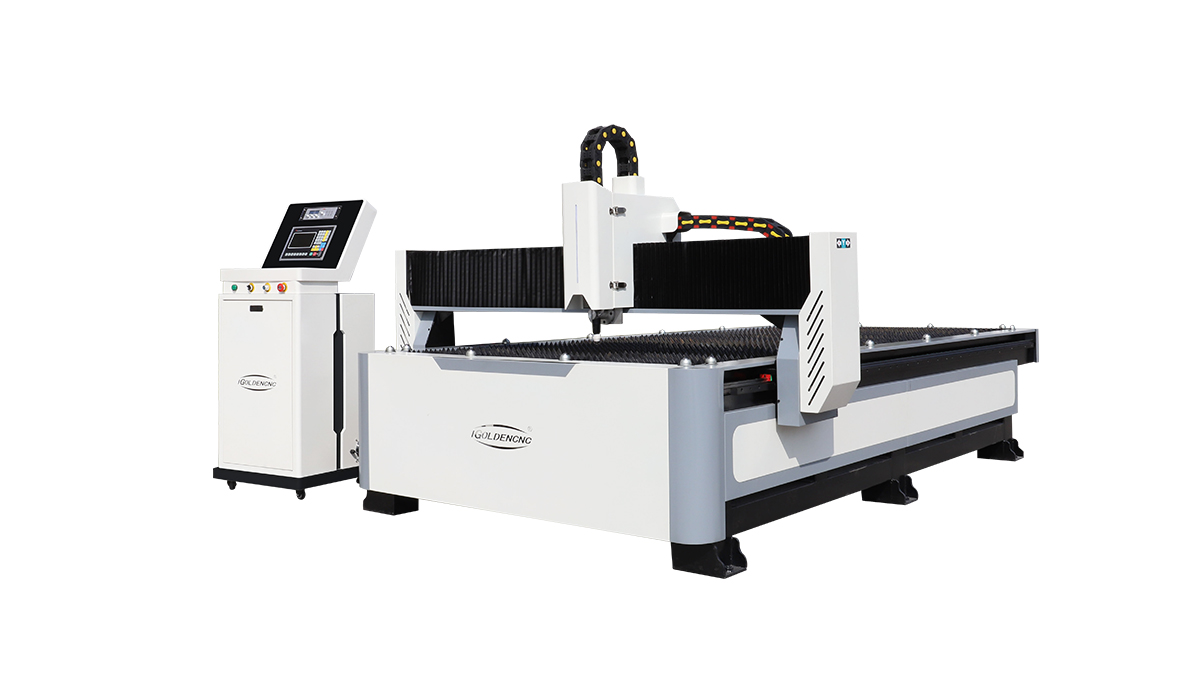

NedirCNC Plazma Kesme Makinesi? CNC Plazma Kesici Makinesi, bir bilgisayardan kontrol edilen bir plazma torç kullanılarak metallerin kesilmesini ifade eder. Plazma kesiciler, bir gaz veya basınçlı havayı bir meme yoluyla yüksek hızlarda zorlayarak çalışır. Bir elektrikli ark gaza tanıtıldıktan sonra, maddenin dördüncü durumu olan iyonize gaz veya plazma oluşturulur. Bu, sırayla metalden keser.Cnc plazma kesiciveya CNC plazma kesme makinası esas olarak 0-50 mm kalınlığında ve paslanmaz çelik 0-20mm kesme ile karbon çeliği, metal, çelik ve çelik boru kesmesi için kullanılır. Metal kesme için uygun maliyetli bir makinedir ve fiyat, fiber lazer veya yag lazer makinelerinden daha düşüktür, ancak çok kalın çelikten ve çok iyi kesme performansı ile kesilebilir.
CNC Plazma Kesici Makinesinin Özellikleri:
Tamamen üretilmiş ve kaynaklı çelik çerçeve
Kıvılcım ve dumanların verimli kontrolü için su tepsisi
Yan Ray Koruma İçin Çıkarılabilir Paslanmaz Çelik Splash Muhafızları
Tam levha yükleme kolaylığı için raylar düşürdü
Tam sayfanın tepedeki yüklenmesini sağlamak için portal park yeri
Dayanıklı boya kaplamalı ağır çelik konstrüksiyon
Hızlı doğru hareket için doğrusal kılavuzlar
Kapanım ve güvenilirlik için kapalı döngü geribildirimi (kodlayıcı) ile yüksek hızlı eksen motorları
Çift Sürücü Y ekseni
Raf ve Pinyon Tahrik Sistemi
Ayrılma kafası, torçlandırmaya ve güvenliği arttırır
Kolay levha konumlandırma için lazer kılavuzu
Seçilen hypertherm Powermax birimine bağlı olarak 25 mm kalınlığa kadar metal kesin
Yumuşak anlamda dijital torç yükseklik kontrolü (DTTC) Geliştirilmiş kesme miktarının ve geliştirilmiş meşale tüketilebilir yaşam için hızlı tepki. Bu benzersiz dokunuş algılaması, en ince sacın bile algılayarak sapmaz bile yumuşak ve doğrudur.
Dinamik Kesim Kontrolü (DCC) Tüm Swiftcut Pro Makinelerinde mevcuttur, bu özellik, amperlerin ve hava basıncının, hata mesajlarını, hava basınçlarını ve plazma ünitesinden gelen hava basınçlarını ve kritik verileri, operatör rahatlığı için Swiftcut kontrol ekranında görüntülenir. Sinek ark gerilimi, hava basıncı ve kesme hızı kontrolü her zaman en yüksek kalitede kesim sağlar. SANAYİ 1. SWIFT-CUT'a benzersiz
Plazma sistemleri şunları içerir:
Plazma Cuter Masası (2'x2 ', 4'X2', 4'x4 ', 4'x8' ve 5'x10 ')
4\"veya 8\" su tablosu
Plazma İstasyonu / Ark Gerilim Yükseklik Kontrolü
Manyetik ayrılık
Yüzer kafa anahtarı
Mach3 yazılımı ile kontrolör
VCARVE Pro CAD Yazılımı ve 40 Kullanıcı Eğitimi Lisansı
SheetCam TNG Yazılımı
Meşale yazılımı
PC (tam olarak yazılım yüklü olarak test edildi)
CNC Plazma Kesici Makinesi, bilgisayara programlanan sayısal kodlamayı kullanarak, yüksek çözünürlüklü bir plazma torçunu çeşitli yönlerde hareket ettirme yeteneğine sahip bilgisayarla çalışan sistemlerdir. Yüksek çözünürlüklü plazma kesicisi, bir gaz veya basınçlı havayı bir memeden yüksek hızlarda zorlayarak çalışır. Daha sonra bir elektrik arkı daha sonra gazla, metalden kesebilen plazma oluşturur.
CNC Plazma Kesici Makinesi çeşitli boyutlarda, fiyatlar ve işlevselliklerde mevcuttur. Bu makineler son derece doğrudur ve dakikada 500 inç hızda metallerden dilimleyebilir. Yüksek çözünürlüklü plazma kesiciler bir plazma gazı gerektirir ve bir yardımcı gazı çalışması gerekirken, gaz türü, kesilen malzemeye bağlı olarak değişecektir. Plazma kesiminde kullanılabilecek bazı gazlar şunlardır:
Oksijen - hafif çeliği 1 1/4 inç kalınlığa kadar kesmek için kullanılabilir, ancak paslanmaz çelik ve alüminyumda kaba görünümlü kesimlere neden olur.
Argon ve hidrojen karışımı-paslanmaz çelik ve alüminyumda yüksek kaliteli, pürüzsüz kesim sağlar.
1 inç kalınlığa kadar metallerde düşük akım kesme uygulamaları için basınçlı hava-çalışır.
Azot - ince paslanmaz çelikten kesmek için kullanılabilir.
Metan-ince paslanmaz çelik kesmek için kullanılabilir.
CNC Plazma Kesici Makinesinin Avantajları:
Plazma kesimi büyük taşınabilirlik sunar. Kesicinin kendisi, el cihazı olma noktasına minyatürleştirilebilir ve şantiyeler arasında kolayca aktarılabilir. Yeni çalışanların da plazma kesme torçunu nasıl kullanacağını öğrenmeleri çok kolaydır.
Eğriler, tek şekiller ve çoklu kesişen kesimler kesin bir kirişle çizilebilir. Plazma torçları tam olarak bir kalemle bir çizgi çizdiğiniz gibi kılavuz veya bilgisayar destekli kontrol tarafından pilotluk yapabilirsiniz.
Plazma kesiciler ayrıca hızlı ve verimli bir şekilde kesilir. Plazma, işlenebilir bir metal parçasında temiz bir kırılma yapmak için çoğu benzer tekniklerin bir dördünü alır. Hızlı işlem süreleri ayrıca metal aşınma riskini en aza indirir, hatalı kesiler veya bozulma.
Plazma kesimi çok yönlüdür ve çok çeşitli malzemelerle uyumludur. Bunlar bakır, titanyum, çelik, demir ve alaşımları içerir. Plazma kesimi de maliyet ve enerji tasarrufludur, oksijen kesimi üzerinde kesilmiş başına 1: 2 oranını sunar.
Plazma ekipmanı da para için daha iyi değer olarak kabul edilir. Plazma meşaleleri düşük bakım gerektiren, nadiren değiştirme gerektirir.
Plazma kesim ayrıca inert gazlara da dayanır, oksijen tabanlı kesimden daha güvenli hale getirir. Oksi-yakıt, kullanımda veya depolamada iken belirgin bir patlama veya yanlışlıkla ateşleme riski taşır. Tersine, plazma kesme gazı sadece, meşale aslında kullanımdayken, yalnızca aşırı ısınmış bir plazma jeti haline dönüştürülür.
Parametre yapılandırması
Tanım | Parametreler |
---|---|
Çalışma alanı | 1300x2500mm |
Makine gövdesi | Kalınlaşmış kare tüp kaynak gövdesi |
İş masası | Testere dişi |
Redüktör | Japonya Shimpo |
Kontrol sistemi | THC ile Starfire |
Plazma gücü | Huayuan |
Yağlama | Otomatik |
Aktarma | X, Y-helisel raf pinyonu, z top vida |
Sürüş sistemi | Japonya servo motor ve sürücüler |
Güç | 63A / 100A / 120A / 160A / 200A |
Torch Yolu Kesme | ≤200mm |
Konumlandırma doğruluğu | 0.2mm |
X, Y ekseni çözünürlüğü | 0.1mm |
Çalışma gerilimi | 380V / 50Hz |
